Sebopeho sa motheo le molao-motheo oa ho sebetsa oa module ea khamera

Sebopeho sa motheo sa module ea khamera

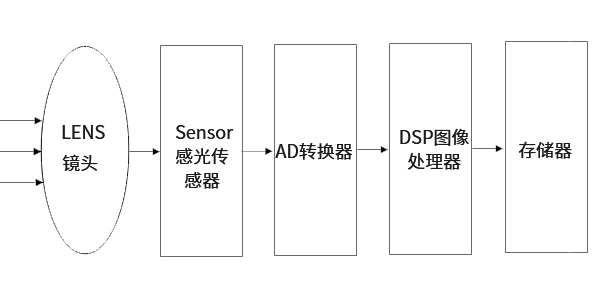

I. Sebopeho sa khamera le molao-motheo oa ho sebetsa

Sebaka se thunngoa ka lense, setšoantšo sa optical se hlahisitsoeng se hlahisoa ho sensor, ebe setšoantšo sa optical se fetoloa pontšo ea motlakase, e fetoloang letšoao la digital ka phetoho ea analog-to-digital.Letšoao la dijithale le sebetsoa ke DSP ebe le romelloa komporong bakeng sa ts'ebetso, 'me qetellong le fetoloa setšoantšo se ka bonoang skrineng sa mohala.

Ts'ebetso ea chip ea "Dijithale" (DSP) chip: ntlafatsa likarolo tsa matšoao a setšoantšo sa dijithale ka letoto la li-algorithms tse rarahaneng tsa lipalo, 'me u fetisetse matšoao a sebetsitsoeng ho li-PC le lisebelisoa tse ling ka USB le li-interfaces tse ling.Sebopeho sa sebopeho sa DSP:
1, ISP (motlakase oa lets'oao la setšoantšo)
1. ISP (mosebelisi oa matšoao a setšoantšo)
2, JPEG encoder
2. JPEG encoder
3, molaoli oa sesebelisoa sa USB
3. Taolo ea lisebelisoa tsa USB

Ho na le mefuta e 'meli ea li-sensor tse tloaelehileng tsa khamera,

E 'ngoe ke sensor ea CCD (Chagre Couled Device), ke hore, sesebelisoa se kopantsoeng sa tjhaja.
E 'ngoe ke CMOS (Complementary Metal-Oxide Semiconductor) sensor, ke hore, semiconductor ea tšepe e tlatsanang ea oxide.
Molemo oa CCD o na le boleng bo botle ba litšoantšo, empa mokhoa oa ho etsa lihlahisoa o rarahane, litšenyehelo li phahame, 'me tšebeliso ea matla e phahame.Ka qeto e tšoanang, CMOS e theko e tlaase ho feta CCD, empa boleng ba setšoantšo bo tlase ho CCD.Ha ho bapisoa le CCD, sensor ea setšoantšo sa CMOS e na le tšebeliso e tlase ea matla.Ntle le moo, ka tsoelo-pele ea theknoloji ea ts'ebetso, boleng ba setšoantšo sa CMOS le bona bo ntse bo ntlafatsoa khafetsa.Ka hona, likh'amera tsa hajoale tsa mehala 'marakeng kaofela li sebelisa li-sensor tsa CMOS.

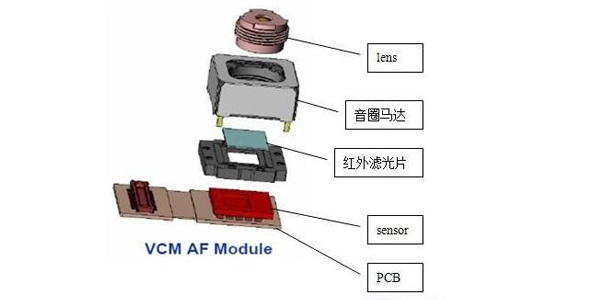

Sebopeho se bonolo sa khamera ea selefouno
Lense: bokella leseli 'me u hlahise sets'oants'o holim'a mochini oa litšoantšo.
Sensor ea setšoantšo: mokhoa oa ho nka litšoantšo, o fetolang setšoantšo (letšoao le khanyang) le hlahisoang ke lense holim'a metsi hore e be lets'oao la motlakase.
Motor: e tsamaisa motsamao oa lense, e le hore lense e hlahise setšoantšo se hlakileng holim'a sebaka sa ho nka litšoantšo.
Sesefa sa mebala: Sebaka se bonoang ke leihlo la motho se ka har'a lebone la leseli le bonahalang, 'me sensor ea setšoantšo e khona ho lemoha lebone la leseli ho feta leihlo la motho.Ka hona, filthara ea mebala e eketsoa ho sefa khanya e feteletseng ea lebone, e le hore sensor ea setšoantšo e ka nka litšoantšo tsa 'nete tse bonoang ke mahlo.
Motor drive chip: e sebedisoang ho laola motsamao wa enjene le ho kganna lense ho fihlella autofocus.
Boto ea potoloho ea substrate: Fetisetsa lets'oao la motlakase la sensor ea setšoantšo ho ea qetellong ea morao.
II.Mekhahlelo le mabitso a amanang
1. Mefuta e tloaelehileng ea litšoantšo
1.1 sebopeho sa RGB:
Sebopeho sa setso se khubelu, se tala le seputsoa, ​​​​joaloka RGB565 le RGB888;sebopeho sa data sa 16-bit ke 5-bit R + 6-bit G + 5-bit B. G e na le karolo e 'ngoe hape hobane mahlo a motho a na le bothata bo botala.
1.2 sebopeho sa YUV:
Sebopeho sa Luma (Y) + chroma (UV).YUV e bua ka sebopeho sa pixel seo parameter ea luminance le parameter ea chrominance li hlahisoang ka thoko.Molemo oa karohano ena ke hore ha e qobe ho kena-kenana feela, empa hape e fokotsa sekhahla sa chroma sampling ntle le ho ama boleng ba setšoantšo haholo.YUV ke lentsoe le akaretsang haholoanyane.Bakeng sa tlhophiso ea eona e khethehileng, e ka aroloa ka mefuta e mengata e khethehileng.
Chroma (UV) e hlalosa likarolo tse peli tsa 'mala: hue le saturation, tse emeloa ke CB le CR ka ho latellana.Har'a tsona, Cr e bonahatsa phapang pakeng tsa karolo e khubelu ea letšoao la ho kenya RGB le boleng bo khanyang ba lets'oao la RGB, ha Cb e bontša phapang pakeng tsa karolo e putsoa ea letšoao la ho kenya RGB le boleng ba khanya ea letšoao la RGB.
Mefuta e ka sehloohong ea lisampole ke YCbCr 4:2:0, YCbCr 4:2:2, YCbCr 4:1:1 le YCbCr 4:4:4.
1.3 Sebopeho sa data sa RAW:
Setšoantšo sa RAW ke data e tala eo sensor ea setšoantšo sa CMOS kapa CCD e fetolang lets'oao la mohloli oa leseli le hapiloeng hore e be lets'oao la dijithale.Faele ea RAW ke faele e tlalehang tlhahisoleseling ea mantlha ea sensor ea khamera ea dijithale le metadata e meng (joalo ka litlhophiso tsa ISO, lebelo la shutter, boleng ba aperture, balance e tšoeu, joalo-joalo) e hlahisoang ke khamera.RAW ke sebopeho se sa sebetsoang le se sa hatelloang 'me se ka hlalosoa e le "data e tala e nang le khoutu" kapa ka ho hlaka e bitsoang "digital negative".Pixel e 'ngoe le e' ngoe ea sensor e lumellana le filthara ea mebala, 'me li-filters li ajoa ho latela mohlala oa Bayer.Lintlha tsa pixel ka 'ngoe li hlahisoa ka kotloloho, e leng data ea RAW RGB
Raw data (Raw RGB) e fetoha RGB ka mor'a hore mebala e kenngoe.

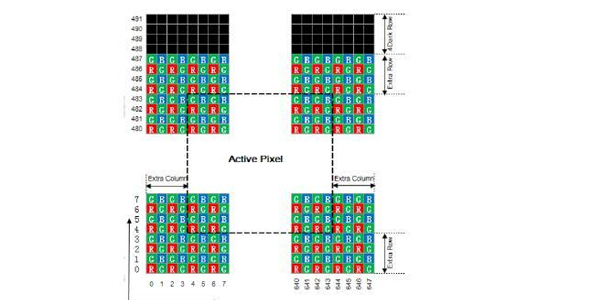

Mohlala oa setšoantšo sa RAW
2. Litsupa tse amanang le tekheniki
2.1 Qeto ea setšoantšo:
SXGA (1280 x1024), 1.3 megapixels
XGA (1024 x768), 0.8 megapixels
SVGA (800 x600), 0.5 megapixels
VGA (640x480), 0.3 megapixels (0.35 megapixels e bua ka 648X488)
CIF(352x288), 0.1 megapixels
SIF/QVGA(320x240)
QCIF(176x144)
QSIF/QQVGA(160x120)
2.2 Botebo ba 'mala (palo ea likotoana tsa mebala):
256 mebala ea bohlooho, mefuta e 256 ea bohlooho (ho kenyeletsoa botšo le bosoeu).
Mmala oa 15 kapa 16-bit ('mala o phahameng): mebala e 65,536.
Mmala oa 24-bit ('mala oa' nete): 'Mala o mong le o mong oa mantlha o na le maemo a 256,' me motsoako oa bona o na le mebala e 256 * 256 * 256.
Mmala oa 32-bit: Ntle le 'mala oa 24-bit, li-bits tse ling tse 8 li sebelisoa ho boloka data ea setšoantšo sa lera le fetang (alpha channel).
2.3 Optical zoom le zoom ea dijithale:
Optical zoom: Atometsa kahare/ho tsoa ho ntho eo u batlang ho e thunya ka ho lokisa lense.E boloka lipikselse le boleng ba setšoantšo li sa fetohe, empa u ka nka setšoantšo se nepahetseng.Digital zoom: Ha ho na zoom ha e le hantle.E nka feela setšoantšong sa mantlha le ho atometsa. Seo u se bonang skrineng sa LCD se atolositsoe, empa boleng ba setšoantšo ha boa ntlafatsoa haholo, 'me lipikselse li tlase ho feta boholo ba lipikselse tseo khamera ea hau e ka li thunyang.Boleng ba setšoantšo ha e le hantle ha bo tšoanelehe, empa bo ka fana ka boiketlo bo itseng.
2.4 Mokhoa oa ho hatella setšoantšo:
JPEG/M-JPEG
H.261/H.263
MPEG
H.264
2.5 Lerata la setšoantšo:
E bua ka lerata le tšitiso ea setšoantšo 'me e hlaha e le lerata le tsitsitseng la mebala setšoantšong.
2.6 Auto white balance:
Ka mantsoe a bonolo feela: ho tsosolosoa ha lintho tse tšoeu ka khamera.Likhopolo tse amanang: mocheso oa 'mala.
2.7 Tsela ea ho shebella:
E na le molao-motheo o tšoanang le oa ho nka setšoantšo sa leihlo la motho, le tsejoang hape e le sebaka sa litšoantšo.
2.8 Auto focus:
Autofocus e ka aroloa ka mekhahlelo e 'meli: e' ngoe e tloha ho autofocus ho itšetlehile ka sebaka se pakeng tsa lense le sehlooho, 'me e' ngoe ke ho tsepamisa maikutlo hoa autofocus e thehiloeng ho setšoantšo se hlakileng skrineng se tsepamisitseng maikutlo (bohale ba algorithm).
Tlhokomeliso: Ho atametsa ke ho atametsa lintho tse hole.Tsepamiso ke ho hlakisa setšoantšo.
2.9 Ho itlhahisa le Gamma:
Ke motsoako oa aperture le shutter.Sekoti, lebelo la shutter, ISO.Gamma ke tsela eo leihlo la motho le arabelang ka eona ho khanya.
